一、設備用途：

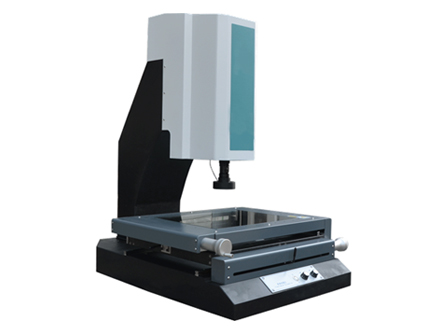

影像測量儀適用于：機械、電子、模具、注塑、五金、橡膠、低壓電器，磁性材料、精密五金、精密沖壓、接插件、連接器、端子、手機、家電、計算機（電腦）、液晶電視(LCD)、印刷電路板（線路板、PCB）、汽車、醫療器械、鐘表、螺絲、彈簧、儀器儀表、齒輪、凸輪、螺紋、半徑樣板、螺紋樣板、電線電纜、刀具、軸承、篩網、試驗篩、水泥篩、網板（鋼網、SMT模板）等。
主要測量功能
1．基本測量：點、線、圓、弧、橢圓的測量。
2．探針測量： 可以測量高、寬、長度、盲孔深度、圓錐頂角、圓柱的直徑等。
3．在線標注：可以在實時影像中標注尺寸，半徑標注、直徑標注、角度標注、線性標注、對齊標注、文本標注、坐標標注等。
4．離線標注：可以在鳥瞰的全圖中進行標注尺寸。
5．幾何測量：兩圓弧頂點距離、兩直線的距離、垂直線、平行線、剪切直線、延長直線、兩線交點、線圓交點、兩圓交點、圓的切線、兩圓切線、兩線連接弧、角平分線。
6．輔助功能：復制、全選、刪除、移動、鏡像、旋轉。
7．坐標系：設置客戶坐標系、三點設定坐標系、坐標原點平移、坐標旋轉。
8．坐標標注：以自設的坐標原點(0,0)為基準，標注畫面上任意一點的坐標位置。
9．繪圖：可將實時影像中的實際工件外形進行描繪，形成完整的工程圖，繪圖方式和AutoCAD相似。
10．報表格式：測量數據可以直接導入成EXCEL、word、CAD圖檔。
11．自動尋邊功能：軟件采用自動尋邊取點，可以減少肉眼判斷帶來的誤差。

二、技術參數：
測量行程(X軸×Y軸×Z軸) ：400 mm×300 mm×200 mm
Z軸調焦升降范圍：≤200mm
分辨率：0.001mm
X、Y軸線性精度：U≤( 3+L/200 )um   （L單位：mm）
載物臺尺寸：670mm×460mm
玻璃臺尺寸：429 mm×329 mm
承載重量：≤25 kg
影像系統： 德國 COMST 高解析分辨率1/3彩色CCD
物鏡：定制鏡頭 光學放大倍率0.7×-4.5×
影像放大倍率約：20-180×
光柵尺：高精度新天專業計量級精密光柵尺,分辨率0.001mm
上光系統：自主定制LED 環形可微調式冷光源
下光系統：自主定制LED圓形可微調式冷光源
傳動方式：臺灣精密無牙傳動＋臺灣HIWIN高精度直線導軌
操作方式：搖桿手柄、
主機外形尺寸約：690mm×950 mm×1150 mm
機臺底座、Z軸立柱：高精度花崗巖
儀器總重：約350 kg
量測軟件：光學視覺精密測量測軟件
數據輸出：測量數據Word(doc)、Excel(xls)、物件放大攝像圖形(bmp、jpg)、二維圖形AutoCAD(dxf)、數據Word(doc格式)、Excel(xls格式)
數據導入：二維圖形AutoCAD(dxf))
電源：AC 220±5V、50Hz
使用環境：溫度 20±3 ℃，濕度35%-65%

三、設備特點：
1.采用非接觸式精密測量，對被測產品不會造成損傷；
2.變焦物鏡與十字線發生器作為測量瞄準系統；
3.由二維平面工作臺、光柵尺與數據箱組成數字測量及數據處理系統；
4.儀器具有多種數據處理、顯示、輸入、輸出功能；
5.與電腦連接后，采用專門測量軟件可對測量圖形進行處理。
