實驗室規劃、建設、運營、認證/認可咨詢
設計籌建
實驗室的整體設計規劃是實驗室裝修工程開展前的重要選項，它決定著實驗室的功能性、安全性、擴展性及可持續發展等多個關鍵要素，特別是擔負著第三方檢測機構責任的實驗室，在獲取CNAS、CMA等資質認證認可前，實驗室的環境、設備、設施等基本要素必須滿足申請及評審要求，未經專業設計規劃而盲目裝修施工的實驗室，則可能會重新升級或改造。
實驗室在設計規劃過程中，需要注意的關鍵要素有以下幾點：如下表
| 序號 | 步驟/階段 | 基本內容（簡要） |
| 一 | 現狀調研與規劃 | ※ 用戶需求調研 與實驗室使用者，如科研人員、實驗技術人員等深入交流，了解他們?nèi)粘ｉ_展的實驗類型、操作流程以及對實驗空間、設備的具體需求。例如，化學分析實驗室可能需要大量通風良好的試劑儲存空間；生物實驗室則對無菌操作環境和樣本冷藏設備有特殊要求。 |
| ※ 未來發展規劃 考慮實驗室未來 5 - 10年的發展方向，是否會拓展新的研究領域、增加實驗項目或引進大型儀器設備。這有助于在設計規劃時預留足夠的空間和基礎設施，以適應未來的變化。 |
||
| 二 | 選址與場地評估 | ※ 選址的要點 綜合考慮交通便利性，便于實驗人員出行以及樣本、設備的運輸；周邊環境應盡量安靜，減少對實驗的干擾，且遠離污染源，如化工企業、垃圾處理場等，以保障實驗結果的準確性。 |
| ※ 場地的評估 對選定場地的建筑結構、面積、層高、采光通風等條件進行詳細評估。了解建筑的承重能力，判斷是否適合放置大型儀器設備；測量場地面積和層高，確保能合理布局實驗區域和滿足設備安裝要求；分析采光通風情況，確定是否需要額外的照明和通風設施。 |
||

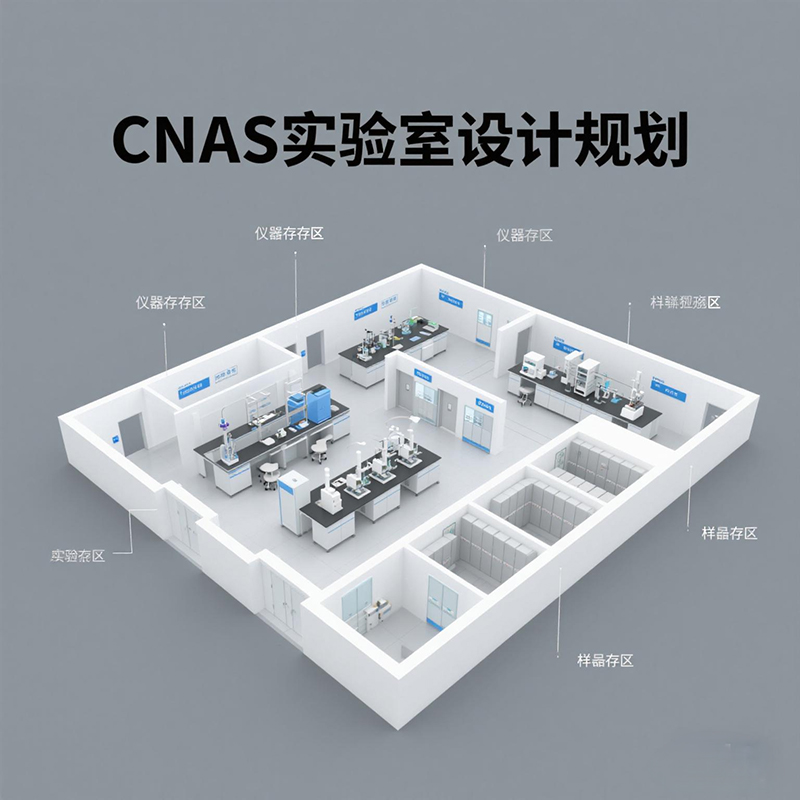

| 三 | 功能分區規劃 | ※ 測試功能區 根據實驗類型進一步細分，如化學實驗室分為無機化學、有機化學實驗區等；生物實驗室設微生物培養、細胞實驗區等。各實驗區要按照實驗流程和功能關系進行布局，確保操作便捷且避免相互干擾。例如，在化學實驗區，將樣品處理區、儀器分析區和試劑存放區合理分布，使實驗操作形成流暢的工作流線。 |
| ※ 儀器設備區 放置各類實驗儀器，對于大型、精密儀器，要提供穩定的電源、適宜的溫濕度環境和良好的防震措施。如核磁共振儀需配備專門的機房，做好電磁屏蔽和恒溫恒濕控制。同時，儀器設備區應靠近實驗區，方便實驗人員使用。 |
||
| ※ 試劑與樣品儲存區 根據試劑和樣品的性質分類儲存。一般化學試劑需存放在陰涼、通風、干燥的地方，對于易燃易爆、有毒有害試劑，要設置專門的防爆、防火、防泄漏儲存柜，并配備相應的安全設施，如氣體泄漏報警器。生物樣品則需根據其特性選擇合適的冷藏或冷凍設備進行儲存。 |
||
| ※ 辦公區 為實驗人員提供辦公、數據分析和討論的空間，應與實驗區相對獨立，減少實驗過程中的噪音和干擾。但同時要保持便捷的聯系，方便實驗人員隨時進入實驗區進行操作。 |
||
| ※ 輔助功能區 包括清洗消毒區，配備水槽、清洗設備和消毒滅菌器，用于實驗器具的清洗和消毒；廢棄物處理區，設置不同類型的廢棄物收集容器和處理設施，對實驗產生的危險廢物、普通垃圾等進行分類收集和處理，確保符合環保要求。 |
||
| 四 | 建筑裝修設計 | ※ 墻面、地面與天花板 墻面材料應選擇耐擦洗、抗菌、防火的材質，如彩鋼板、玻鎂板等，便于清潔和維護；地面根據實驗室類型選擇，化學實驗室常用防腐蝕的環氧樹脂地坪；生物實驗室多采用無縫、防滑、易清潔的 PVC 地板；天花板一般選用不積塵、易清潔的吊頂材料，如鋁合金扣板或石膏板吊頂，并配合通風管道、照明燈具等設施進行安裝。 |
| ※ 門窗設計 門要考慮通行便利性和安全性，對于有特殊要求的實驗室，如潔凈實驗室，門應具備良好的密封性。窗戶設計要保證采光充足，同時可根據需要設置遮陽措施，避免陽光直射對實驗產生影響。對于一些對環境要求較高的實驗室，可能采用雙層玻璃或中空玻璃，增強隔音、隔熱效果。 |
||
| 五 | 電氣系統設計 | ※ 電力供應 根據實驗室儀器設備的功率需求，配備足夠容量的配電箱和變壓器，確保電力穩定供應。對于大型、精密儀器，設置獨立的供電回路，防止相互干擾。同時，考慮應急電源系統，如不間斷電源（UPS），在停電時保障關鍵設備的正常運行。 |
| ※ 插座布局 合理規劃插座位置和類型，墻面插座間距一般為 1 - 2米，實驗臺上每隔 0.6 - 1米設置一組插座，同時配備不同規格的插座，以滿足各種儀器設備的插頭需求。另外，為了安全，插座應具備漏電保護功能。 |
||
| ※ 照明設計 采用自然光與人工照明相結合的方式，保證實驗區域光線均勻、明亮。一般照明可選用節能熒光燈或 LED 燈，在實驗臺上方設置局部照明燈具，如懸臂式工作燈，方便實驗操作。對于有特殊要求的實驗室，如暗室，需配備遮光設施和特殊的照明控制。 |
||
| 六 | 給排水系統設計 | ※ 供水 提供滿足實驗需求的不同水質的水源，如普通自來水、純水、超純水等。純水系統通常包括預處理、反滲透、離子交換等工藝，以制備符合實驗要求的高純度水。不同水質的水管應采用不同顏色標識，避免混淆。 |
| ※ 排水 實驗室排水要考慮廢水的性質，設置不同的排水管道。普通廢水可直接排入市政污水管網，但對于含有酸、堿、重金屬、有機溶劑等的廢水，需經過專門的廢水處理系統處理達標后才能排放。例如，化學實驗室的含重金屬廢水，需先進行沉淀、中和等處理。 |
||
| 七 | 暖通空調設計 | ※ 通風系統 安裝全面通風和局部通風設備。全面通風通過排風機和送風機，實現室內空氣的整體置換，保持空氣新鮮；局部通風針對產生有害氣體、煙霧或異味的實驗操作，設置通風柜、萬向抽氣罩等設備，確保有害氣體有效排出。通風系統的設計要考慮氣流組織，避免氣流短路，保證通風效果。 |
| ※ 空調系統 對于對溫濕度要求嚴格的實驗室，配置精密空調系統，精確調節室內溫濕度，滿足實驗環境需求。同時，空調系統要具備良好的過濾功能，減少空氣中的塵埃粒子對實驗的影響。 |
||
| 八 | 安全系統設計 | ※ 消防安全 按照相關規范配備消防器材，如滅火器、消火栓、滅火器具箱等。對于面積較大或存放易燃易爆物品的實驗室，安裝自動噴水滅火系統和火災自動報警系統。確保實驗室有暢通的消防通道，通道寬度符合標準要求，并設置明顯的安全出口標識、疏散指示標志和應急照明燈具。 |
| ※ 生物安全 在生物實驗室，根據生物安全防護等級要求，設置相應的防護設施。如二級生物安全實驗室要配備生物安全柜、高壓滅菌器等設備，實驗人員需穿戴個人防護裝備。同時，實驗室的氣流組織要保證從清潔區流向污染區，防止生物氣溶膠擴散。 |
||
| ※ 化學安全 對于化學實驗室，設置通風良好的化學品儲存柜，對易燃易爆、有毒有害化學品進行分類儲存，并設置明顯的警示標識。配備洗眼器、緊急噴淋裝置等應急設施，以便在化學品濺出等緊急情況下，實驗人員能及時進行處理。 |
||
| 九 | 環保系統設計 | ※ 環保設計 除了對廢水進行分類處理達標排放外，還要對實驗過程中產生的廢氣進行凈化處理。例如，通過安裝活性炭吸附裝置、催化燃燒裝置等，去除廢氣中的有害成分。對于實驗廢棄物，按照相關規定進行分類收集、暫存和處置，避免對環境造成污染。 |
| 十 | 實驗室家具設計 | ※ 實驗室家具 根據實驗需求選擇合適的實驗臺、通風柜、藥品柜等家具。實驗臺材質有全鋼、鋼木、全木等，臺面需具備耐腐蝕、耐磨損、耐高溫等性能，常見的有實芯理化板、環氧樹脂板等。通風柜作為實驗室重要的安全設備，要保證良好的通風效果和安全性，其結構包括柜體、操作臺面、通風管道、風機等部分，材質多采用抗腐蝕的鋼材或玻璃鋼。藥品柜用于存放各類化學試劑和藥品，通常具有防火、防爆、防腐等功能，內部根據試劑性質進行分區設計。 |
| 十一 | 儀器設備的選型 | ※ 儀器設備選型 根據實驗項目和研究方向，選擇合適的儀器設備。在選型過程中，要綜合考慮設備的性能、可靠性、維護成本以及與實驗室整體規劃的適配性。例如，分析測試實驗室可能需要選擇高精度的光譜儀、色譜儀等儀器設備；材料研究實驗室則可能需要配備電子顯微鏡、X射線衍射儀等。同時，要預留足夠的空間和配套設施，以便儀器設備的安裝、調試和維護。 |
| 十二 | 智能化與信息化設計 | ※ 環境監控系統 通過傳感器實時監測實驗室的溫濕度、空氣質量、壓差等環境參數，并將數據傳輸至中控室或手機端，一旦參數超出設定范圍，系統自動報警，方便管理人員及時采取措施。 |
| ※ 設備管理系統 對實驗室儀器設備進行全生命周期管理，包括設備的采購、入庫、使用、維護、維修、報廢等環節。通過該系統可以記錄設備的使用情況、維護計劃和維修記錄，提高設備管理效率，保障設備正常運行。 |
||
| ※ 門禁與監控系統 安裝門禁系統，限制非授權人員進入實驗室，保障實驗室安全。同時，在實驗室關鍵區域設置監控攝像頭，實時監控實驗室的人員活動和設備運行情況，以便及時發現異常情況。 |
